Ângulo de Caster
Pontos principais
- O ângulo de caster é a inclinação do eixo de direção em relação à vertical, vista de lado.
- O caster positivo promove o autocentramento das rodas e aumenta a estabilidade direcional do veículo.
- O trail é a distância horizontal entre a projeção do eixo de direção no solo e o centro da área de contato do pneu.
- Em motocicletas e bicicletas, o conceito é frequentemente chamado de 'rake' ou ângulo da caixa de direção.
O ângulo de caster (ou ângulo de rícino) é o deslocamento angular do eixo de direção em relação ao eixo vertical de uma roda direcionável, observado lateralmente no veículo. Este conceito é fundamental na geometria de suspensão de automóveis, motocicletas, bicicletas e até mesmo em embarcações, influenciando diretamente a estabilidade e o comportamento da direção.

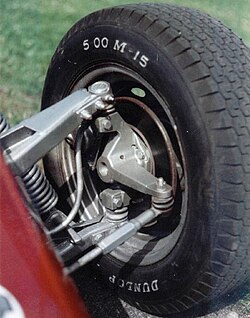

Em veículos com suspensão de junta esférica dupla, o eixo de direção é representado por uma linha imaginária que conecta o centro da junta esférica superior ao centro da junta esférica inferior. Em veículos mais antigos ou com designs específicos, essa linha passa pelo centro do pino mestre (kingpin).
Funcionamento e Estabilidade
O objetivo principal do caster é fazer com que a roda se alinhe automaticamente com a direção de deslocamento do veículo. Isso pode ser alcançado de duas formas: através do deslocamento do caster ou do próprio ângulo de caster. O deslocamento do caster move o eixo de direção para a frente do eixo de rotação da roda (como ocorre nas rodas de carrinhos de supermercado), enquanto o ângulo de caster inclina o eixo de direção em relação à vertical.
Caster Positivo
No caster positivo, o eixo de direção é inclinado de modo que a linha que o atravessa intersecte a superfície da estrada ligeiramente à frente do centro da área de contato do pneu (contact patch). A distância entre esse ponto de intersecção e o centro da área de contato é chamada de trail.
O caster positivo proporciona o autocentramento da direção, tornando o veículo mais fácil de controlar e aumentando a estabilidade direcional, o que reduz a tendência do veículo de "vagar" pela pista. No entanto, um ângulo de caster excessivo pode tornar a direção mais pesada e menos responsiva. Em competições automobilísticas, ângulos de caster elevados são utilizados para melhorar o ganho de cambagem (camber gain) durante as curvas.
Trail e Deslocamento Pneumático
O eixo de direção não precisa necessariamente passar pelo centro da roda, permitindo que o caster e o trail sejam ajustados independentemente. Enquanto o caster tende a adicionar amortecimento à direção, o trail contribui para a "sensação" da direção e a sua capacidade de retorno ao centro.
Um exemplo extremo é a roda de carrinho de supermercado: o sistema é estável, mas não amortecido, fazendo com que a roda oscile em torno do caminho correto. Esse design possui um trail relativamente alto, mas quase nenhum caster, permitindo mudanças de direção com força mínima.
Além do trail mecânico, existe o trail pneumático. As forças laterais no pneu não atuam exatamente no centro da área de contato, mas em um ponto atrás desse centro. Essa distância varia conforme a velocidade, carga, ângulo de esterçamento, tipo de pneu, pressão e tempo.
Alinhamento e Aplicações
Veículos de Quatro Rodas
Durante o alinhamento da suspensão dianteira, o caster é ajustado para garantir a ação de autocentramento. Configurações incorretas de caster podem exigir que o motorista corrija constantemente o volante tanto na entrada quanto na saída de cada curva, dificultando a manutenção de uma linha reta.
Em alguns casos, utiliza-se o cross caster, onde os lados direito e esquerdo possuem ângulos de caster diferentes. A diferença entre esses ângulos é denominada spread.
Veículos de Duas Rodas
Em bicicletas e motocicletas, o caster é frequentemente referido como ângulo de rake ou ângulo da caixa de direção (head angle). Embora o termo "caster" seja predominante no inglês britânico, nos Estados Unidos é mais comum falar em "rake and trail".
Histórico
A aplicação do ângulo de caster positivo foi proposta por Arthur Krebs em uma patente do Reino Unido de 1896, intitulada Improvements in mechanically propelled vehicles. Krebs argumentou que tal arranjo garantiria a estabilidade da direção, reestabelecendo automaticamente o paralelismo entre os eixos do veículo após qualquer esforço temporário que os tivesse desviado.
Perguntas frequentes
O que acontece se o ângulo de caster for excessivo?
Um ângulo de caster excessivo torna a direção mais pesada e menos responsiva, embora possa ser benéfico em carros de corrida para aumentar a cambagem nas curvas.
Qual a diferença entre caster e trail?
O caster é a inclinação angular do eixo de direção, enquanto o trail é a distância linear no solo entre a projeção desse eixo e o ponto de contato do pneu.
Para que serve o caster positivo?
Ele serve para criar um efeito de autocentramento, fazendo com que as rodas tendam a voltar para a posição reta automaticamente, melhorando a estabilidade em linha reta.
