Interface de Dispositivo Gráfico (GDI)

A Interface de Dispositivo Gráfico (do inglês Graphics Device Interface, GDI) é um componente legado do sistema operacional Microsoft Windows, responsável por representar objetos gráficos e transmiti-los para dispositivos de saída, como monitores e impressoras. Através da Windows API, as aplicações interagem com a GDI para realizar tarefas como a renderização de fontes, o desenho de linhas e curvas e a gestão de paletas de cores.

O subsistema USER do Windows utiliza a GDI para renderizar elementos fundamentais da interface do usuário, incluindo menus e molduras de janelas. A GDI oferece a vantagem da abstração do hardware, permitindo que o mesmo código de desenho seja aplicado a diferentes dispositivos, o que fundamenta a maioria das aplicações do tipo "O Que Você Vê É O Que Você Obtém" (WYSIWYG) no ecossistema Windows.

Funcionamento Técnico

No núcleo da GDI está o conceito de Contexto de Dispositivo (Device Context ou DC). O DC define os atributos de texto e imagens para o dispositivo de saída específico. Para gerar a saída gráfica, a aplicação necessita de um identificador (handle) para o contexto do dispositivo, conhecido como HDC. Uma vez concluída a operação de renderização, esse identificador é liberado.

Para o desenho de linhas com serrilhado (aliased), a GDI implementa o algoritmo de Bresenham, garantindo a eficiência no traçado de segmentos retos em telas de pixels.

Evolução e Versões

Versões Iniciais e Windows NT

A GDI esteve presente desde o lançamento inicial do Windows. Diferente dos programas de MS-DOS, que manipulavam o hardware gráfico via interrupções de software ou acesso direto à memória de vídeo, a GDI permitiu a coexistência de múltiplos programas em um ambiente multitarefa, gerenciando o acesso ao hardware de forma centralizada.

A partir do Windows NT 4.0, a GDI passou a ser executada no modo kernel para melhorar o desempenho. No entanto, com a chegada do Windows Vista, a gestão de janelas foi movida para o modo usuário através do Desktop Window Manager (DWM).

GDI+ e Windows XP

Com o Windows XP, a Microsoft introduziu o GDI+, uma evolução escrita em C++ que complementou a GDI original. O GDI+ trouxe melhorias significativas, incluindo:

• Renderização de gráficos 2D com anti-aliasing (suavização de bordas);
• Uso de coordenadas de ponto flutuante;
• Sombreamento em gradiente;
• Suporte nativo para formatos de arquivo modernos, como JPEG e PNG;
• Suporte para transformações afins na pipeline de visualização 2D.

Embora ofereça recursos avançados, o GDI+ é processado majoritariamente pela CPU, o que o torna consideravelmente mais lento que a GDI original em tarefas simples de renderização de texto.

Windows Vista e Windows 7

No Windows Vista, a introdução do Desktop Window Manager (DWM) alterou a forma como a GDI opera. Todas as aplicações, incluindo aquelas que utilizam GDI e GDI+, passam a rodar dentro de um motor de composição acelerado por GPU. Nesse cenário, a GDI deixa de ser acelerada por hardware diretamente, pois o DWM assume a composição final da imagem.

O Windows 7 reintroduziu a aceleração de hardware para operações de blitting (transferência de blocos de bits) no Windows Display Driver Model v1.1, reduzindo o consumo de memória do sistema e melhorando a performance de composição do DWM.

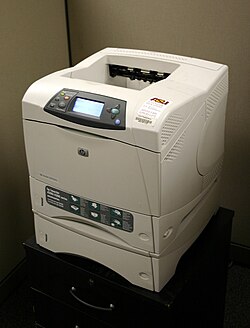

Impressoras GDI (Winprinters)

Uma impressora GDI, também chamada de Winprinter, é um dispositivo projetado para delegar todo o processamento de impressão ao computador hospedeiro. Diferente de impressoras com linguagens de controle próprias (como PostScript ou PCL), a impressora GDI não possui hardware de renderização interno. O Windows renderiza a página como um mapa de bits (bitmap) via GDI e envia esse resultado final para a impressora.

Essa arquitetura reduz o custo de fabricação do hardware da impressora, mas aumenta a carga de processamento sobre a CPU do computador.
