Apagamento Analógico Nominal
Pontos principais
- O apagamento analógico nominal consiste em faixas pretas nas laterais da imagem SDTV que correspondem ao intervalo de apagamento horizontal.
- Em sistemas PAL, a imagem útil geralmente ocupa 702 pixels dos 720 totais por linha.
- A ausência de apagamento analógico nominal em fontes puramente digitais altera a proporção de aspecto ao converter para pixels quadrados.
O apagamento analógico nominal (do inglês nominal analogue blanking) refere-se à região mais externa do overscan em uma imagem de televisão digital de definição padrão (SDTV). Essa área consiste em faixas de pixels pretos, ou quase pretos, localizadas nas extremidades esquerda e direita da imagem, que correspondem ao início e ao fim do intervalo de apagamento horizontal.
Funcionamento Técnico

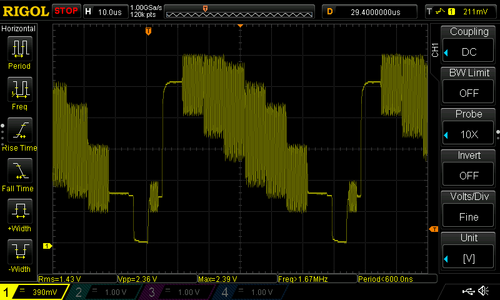

No sistema de transmissão analógica, o intervalo de apagamento horizontal é essencial para permitir que o feixe de elétrons do tubo de imagem retorne ao início da linha seguinte. O apagamento analógico nominal em sistemas digitais emula essa estrutura, dividindo-se em duas partes principais:
- Front Porch (Alpendre Frontal): Localizado no lado direito da imagem, representa o final de uma linha antes do pulso de sincronismo.
- Back Porch (Alpendre Posterior): Localizado no lado esquerdo, representa o início de uma linha, ocorrendo após o pulso de sincronismo e antes do desenho efetivo da imagem.
Embora a televisão digital de definição padrão geralmente contenha 720 pixels por linha, nem todos esses pixels transportam conteúdo visual útil. Dependendo do padrão, apenas uma parte é utilizada para a imagem:
| Padrão | Pixels de Conteúdo (Aprox.) | Total de Pixels por Linha |
|---|---|---|
| PAL | 702 pixels | 720 pixels |
| NTSC | 704 pixels | 720 pixels |
A localização exata dessas faixas pode variar, pois equipamentos analógicos podem deslocar a imagem lateralmente de forma imprevista.
Cálculo de Largura e Proporção de Tela
A largura exata do apagamento é determinada multiplicando-se o tempo necessário para uma linha ativa nos padrões PAL ou NTSC pelo clock de pixel de 13,5 MHz da SDTV digital. No caso do PAL, o tempo de linha ativa é de exatamente 52 µs, o que resulta em 702 pixels.
Impacto na Conversão para Pixels Quadrados
As formas de tela e as proporções de aspecto (como o 4:3) foram definidas na era da transmissão puramente analógica. Isso implica que qualquer imagem que possua o apagamento analógico nominal (seja com 702, 704 ou menos pixels) é, por definição, uma imagem com proporção 4:3.
Ao converter essas imagens para um ambiente de pixels quadrados (comum em formatos como MPEG-4), a largura deve ser escalonada para 768 (PAL) ou 640 (NTSC) para manter a proporção correta. Se uma imagem de SDTV for puramente digital e não possuir o apagamento analógico nominal, ao ser esticada para pixels quadrados, ela resultará em dimensões maiores que 4:3, aproximadamente 788×576 ou 655×480.
Imagens Widescreen em SDTV
Imagens de definição padrão em formato widescreen (tela larga) também foram concebidas em ambiente analógico. Consequentemente, uma imagem SDTV widescreen puramente digital, sem a presença de apagamento analógico nominal, teria dimensões aproximadas de 1050×576 ou 873×480 ao ser convertida para pixels quadrados.
Perguntas frequentes
O que é o apagamento analógico nominal?
É a parte mais externa do overscan em imagens de TV digital de definição padrão, consistindo em pixels pretos que representam o início e o fim do intervalo de apagamento horizontal (front porch e back porch).
Qual a diferença entre PAL e NTSC no apagamento nominal?
No padrão PAL, a imagem útil geralmente contém 702 pixels, enquanto no NTSC ela contém aproximadamente 704 pixels, embora ambos utilizem 720 pixels totais por linha.
Por que isso afeta a proporção de tela (aspect ratio)?
Porque as proporções 4:3 foram definidas com base na área útil da imagem analógica. Se a imagem digital total (720 pixels) for exibida sem considerar o apagamento, a imagem parecerá mais larga do que o 4:3 pretendido.
